Разрывные муфты, фитинги, индикаторы воздуха

Муфта отрывная

Муфта разрывная предназначена для автоматического разъединения шланга ТРК и пистолета без потерь топлива в аварийном случае. Срабатывает предохранительный элемент и запирается клапан, блокирующий пролив топлива из шланга. Надежность муфты обеспечивается за счет использования сменного предохранителя разового действия. После срабатывания предохранительный элемент можно быстро заменить новым.

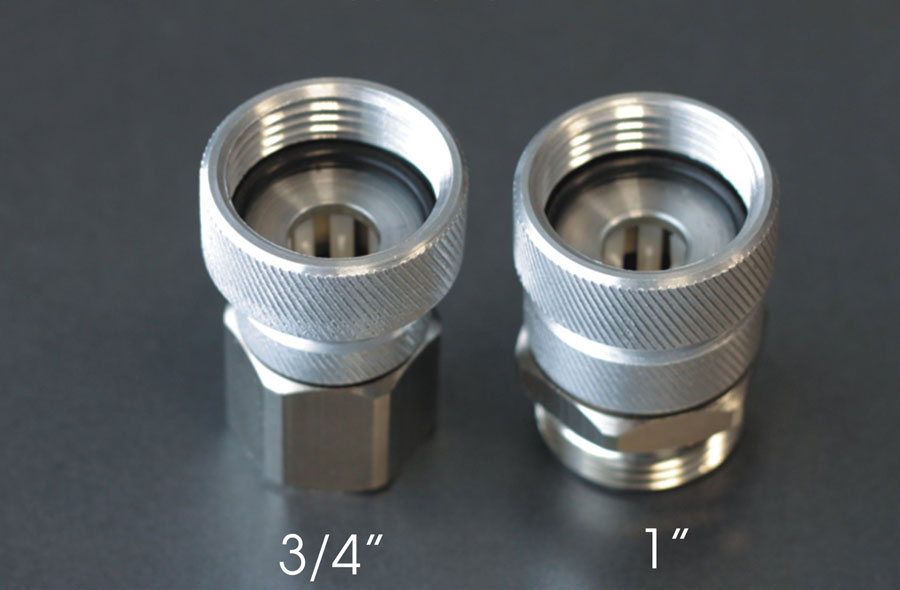

Присоединительные размеры: 3/4’’ или 1’’.

ВИДЕО ЗАМЕНЫ ОТРЫВНОЙ ВТУЛКИ

Устройство и принцип работы муфты

Муфта имеет разборную конструкцию и состоит из корпуса 1, клапана 2, пружины клапана 3, втулки 4, колец уплотнительных 5.

Корпус и втулка выполнены из искронеобразующих материалов.

Срабатывание клапана происходит при разрыве втулки. Усилие разрыва 80-120 кгс. После разрыва втулка подлежит замене.

Индикатор воздуха

Предназначен для визуального контроля потока топлива во время заправки. Индикатор воздуха устанавливается на раздаточный кран, в разрыв шланга или на место присоединения шланга к ТРК. Присоединительные размеры: 3/4’’ или 1’’.

Фитинги

Выпускаемый ассортимент включает фитинги с наружной или внутренней резьбой 3/4’’или 1’’ для шлангов Ду16, Ду19, Ду25. Материал – латунь, покрытие – хром-никель.
